好男人好资源电影在线播放_大胸美女脱内衣黄网站_中午字幕综合老司机_日韩A级毛片直接进入_永久观看国产裸体美女在线播放_总裁sm调教揉花蒂h打屁_国产精品v欧美精品超碰_一区二区三区偷拍_亚洲欧洲日产韩国夜夜高潮_婷婷五月丁香网

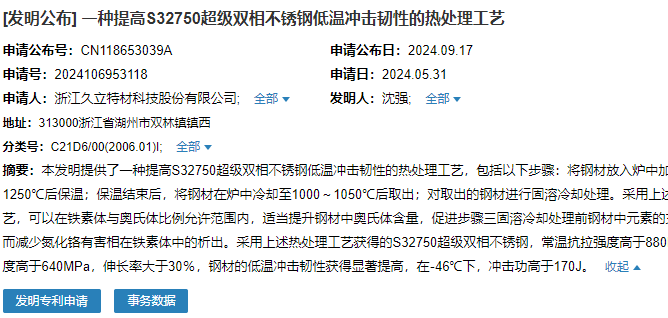

2024年9月17日，浙江久立特材科技股份有限公司成功申請一項名為“一種提高S32750超級雙相不銹鋼低溫沖擊韌性的熱處理工藝”專利，申請公布號為CN118653039A，申請日期為2024年5月31日。

該發(fā)明提供了一種提高S32750超級雙相不銹鋼低溫沖擊韌性的熱處理工藝，包括以下步驟：將鋼材放入爐中加熱至1150～1250℃后保溫；保溫結束后，將鋼材在爐中冷卻至1000～1050℃后取出；對取出的鋼材進行固溶冷卻處理。采用上述熱處理工藝，可以在鐵素體與奧氏體比例允許范圍內，適當提升鋼材中奧氏體含量，促進步驟三固溶冷卻處理前鋼材中元素的充分擴散，從而減少氮化鉻有害相在鐵素體中的析出。采用上述熱處理工藝獲得的S32750超級雙相不銹鋼，常溫抗拉強度高于880MPa，屈服強度高于640MPa，伸長率大于30％，鋼材的低溫沖擊韌性獲得顯著提高，在46℃下，沖擊功高于170J。

_{（來源：國家知識產權局）}

_聲明：

_{以上內容轉載自51不銹鋼網，如有侵權請告知刪除。}
